Fehler- und Warnmeldungen
Das Programm prüft ob alle Eingaben verwendbar sind und eine Berechnung durchgeführt werden kann.
Hier werden nach und nach alle Meldungen des Programms erklärt.
Bei Fehlermeldungen kann keine Berechnung durchgeführt werden. Die falsch eingetragenen Felder werden (hoffentlich) alle rot markiert. Die Werte darin müssen dann geändert werden.
Es gibt aber noch Warnmeldungen. Die sollen nur darauf hinweisen, dass die Berechnung zwar durchgeführt werden kann, ob das Ergebnis sinnvoll ist, muss jedoch der Konstrukteur selbst beurteilen.
Fehlermeldung
Warnmeldung

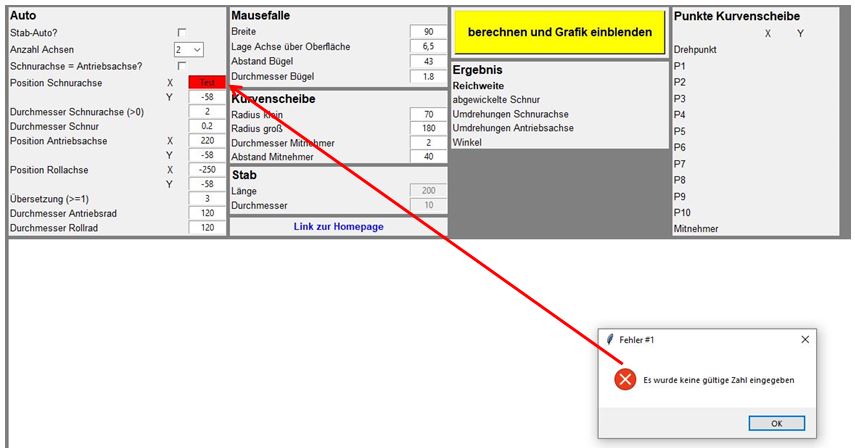

Fehler #1
Grund
Das Programm prüft, ob eine gültige Zahl eingegeben wurde.
Lösung
es wurde ein Text eingegeben, wo eine Zahl stehen müsste.

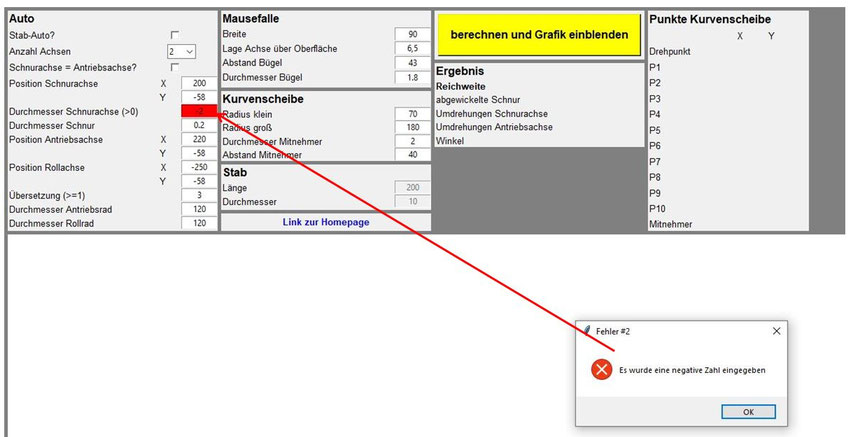

Fehler #2
Grund
ein Durchmesser kann nicht negativ sein. Es wurde eine negative Zahl eingegeben.
Lösung
positive Zahl eingeben

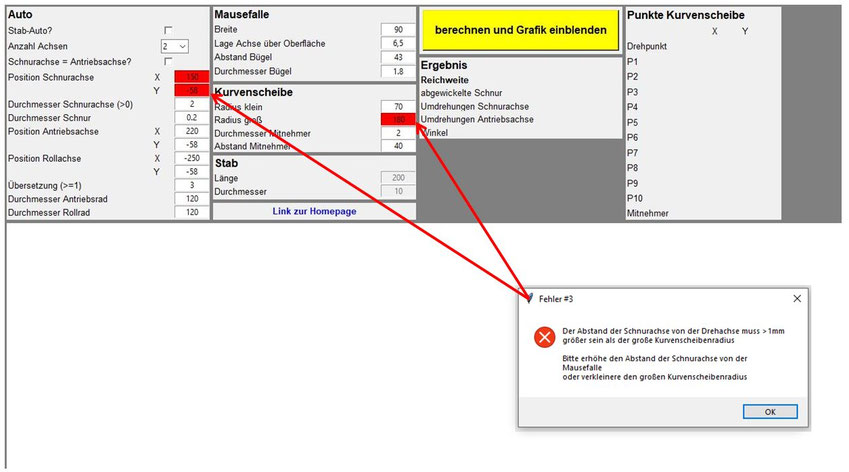

Fehler #3
Grund
Nur Kurvenscheibenautos: die Schnurachse muss außerhalb der Kurvenscheibe liegen.
Der Abstand der Schnurachse von der Drehachse muss größer sein, als der große Kurvenscheibenradius
Nachtrag: der Abstand muss sogar um min 1mm größer sein um eine verwendbare Kurvenscheibe zu berechnen.
(wurde in V8 korrigiert)
Lösung
Entweder die Schnurachse weiter von der Drehachse weg positionieren oder
die Kurvenscheibe kleiner machen.

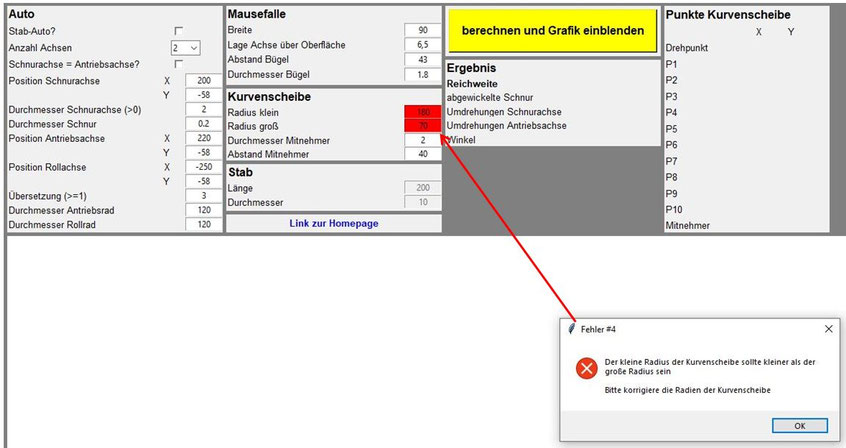

Fehler #4
Grund
der kleine Radius der Kurvenscheibe wurde größer eingegeben, als der große Radius
Lösung
Radien so eingeben, dass der Kleine auch kleiner ist als der Große

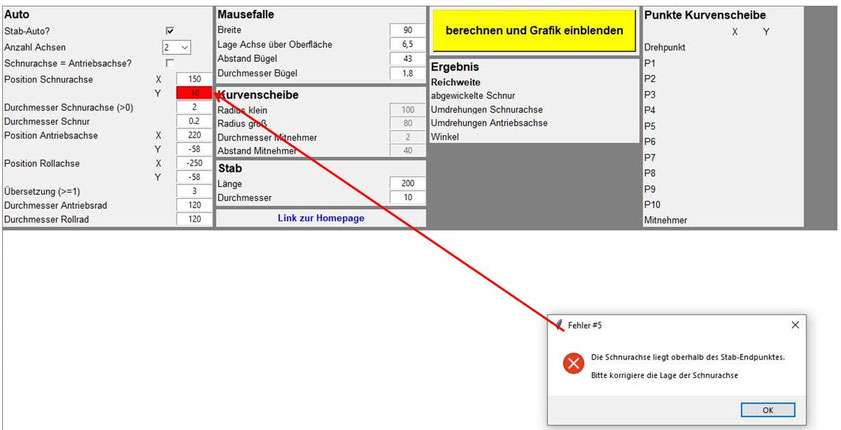

Fehler #5
Grund
nur Stab-Auto: die Schnurachse muss unterhalb des Stabautos liegen. Es wurde eine Position oberhalb eingegeben.
Lösung
Die Schnurachse in vertikaler Richtung weiter unten positionieren

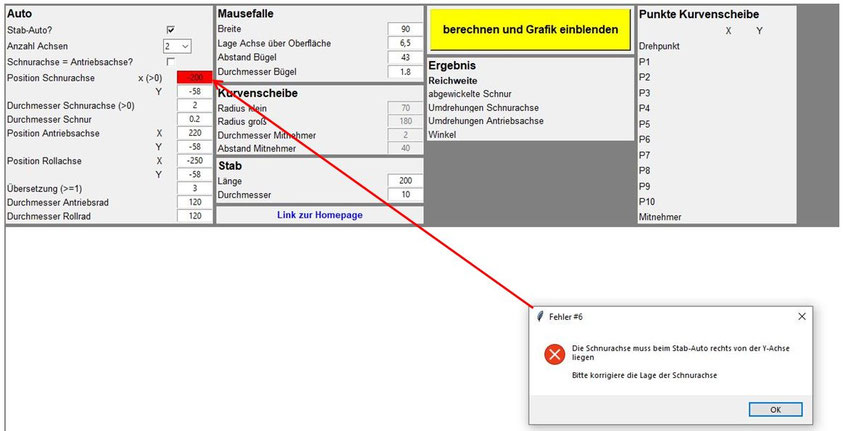

Fehler #6
Grund
nur Stab-Auto: die Schnurachse muss rechts der Drehachse liegen.
Es wurde ein Wert eingegeben, der sie links davon platzieren würde
Lösung
Wert größer Null eingeben

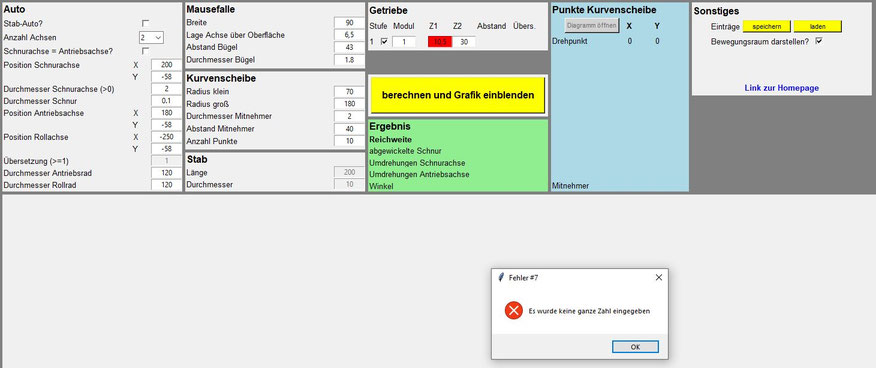

Fehler #7
Grund
es gibt keine Zahnräder mit 10,5 Zähnen. Zahnräder haben nur ganze Zähne-Zahlen
Lösung
es muss eine ganze Zahl eingegeben werden

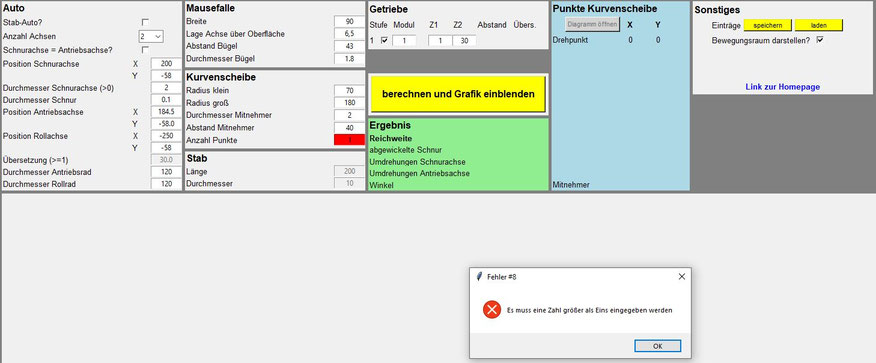

Fehler #8
Grund
nur Kurvenscheibenauto: eine Kurvenscheibe mit nur einem Stützpunkt geht nicht.
Lösung
Es müssen mindestens zwei Stützpunkte gewählt werden.

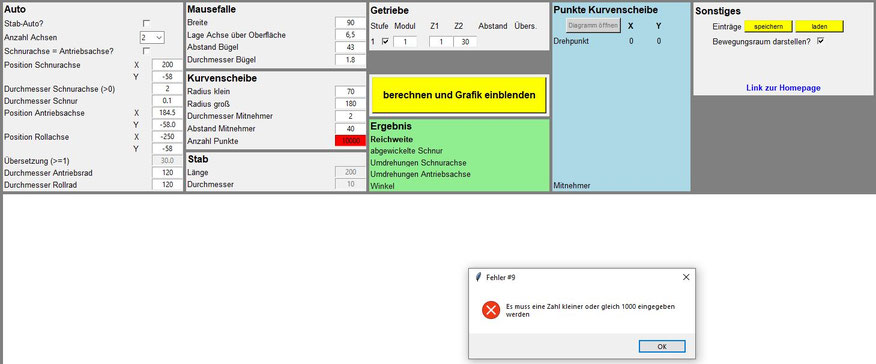

Fehler #9
Grund
nur Kurvenscheibenauto: eine Kurvenscheibe mit mehr als 1000 Stützpunkten ist nicht mehr sinvoll.
Lösung
max 1000 eingeben.

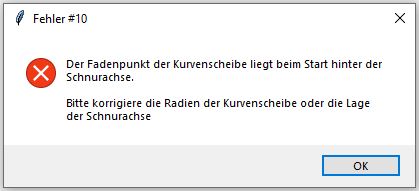

Fehler #10
Grund
nur Kurvenscheibenauto: die Schnurachse muss in Bewegungsrichtung "hinter" dem ersten Punkt der Kurvenscheibe liegen.
Es wurden Werte eingegeben, die die Schnurachse so platzieren würden, dass sie vor dem ersten Fadenpunkt der Kurvenscheibe liegen würde.
Das wäre, wie wenn beim Stab-Auto das Ende des Stabes unterhalb der Achse liegt.
Lösung
Die Schnurachse neu positionieren oder die Radien der Kurvenscheibe verkleinern.

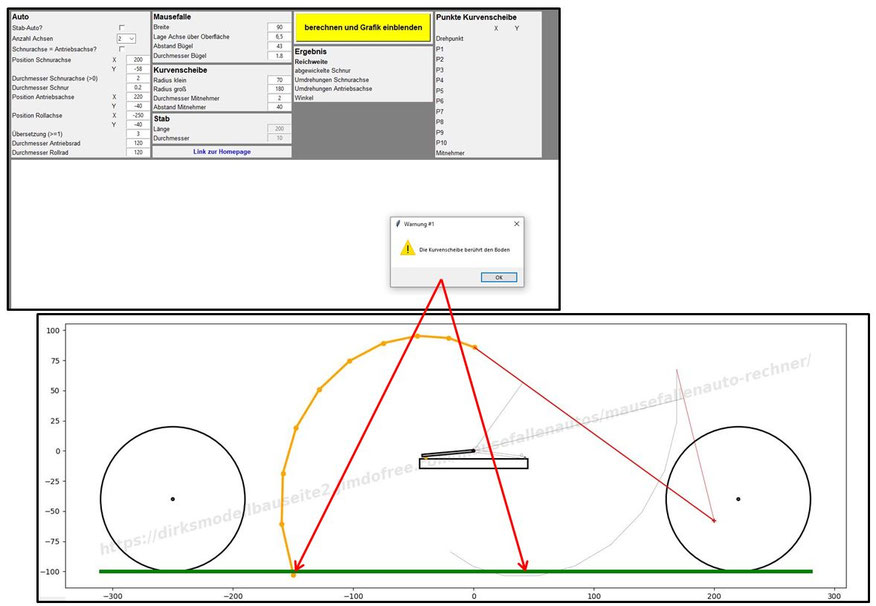

Warnung #1
Grund
nur Kurvenscheibenauto: Die Kurvenscheibe berührt entweder direkt beim Start oder in Endlage den Boden.
Lösung
entweder die Schnurachse neu positionieren, so dass die Form der Kurvenscheibe geändert wird,
oder eine oder beide Radachsen versetzen, so dass das Auto höher steht.

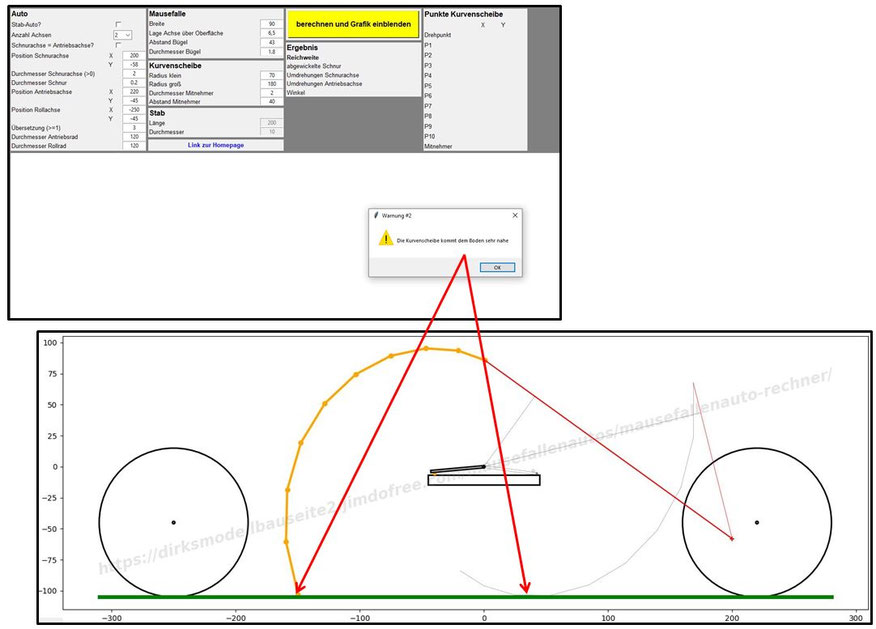

Warnung #2
Grund
nur Kurvenscheibenauto: die Kurvenscheibe nähert sich dem Boden bis auf weniger als 5mm an.
Lösung
genau prüfen, ob die Kurvenscheibe so knapp über dem Boden gebaut werden kann.
Wenn nicht: siehe Lösung Warnung #1

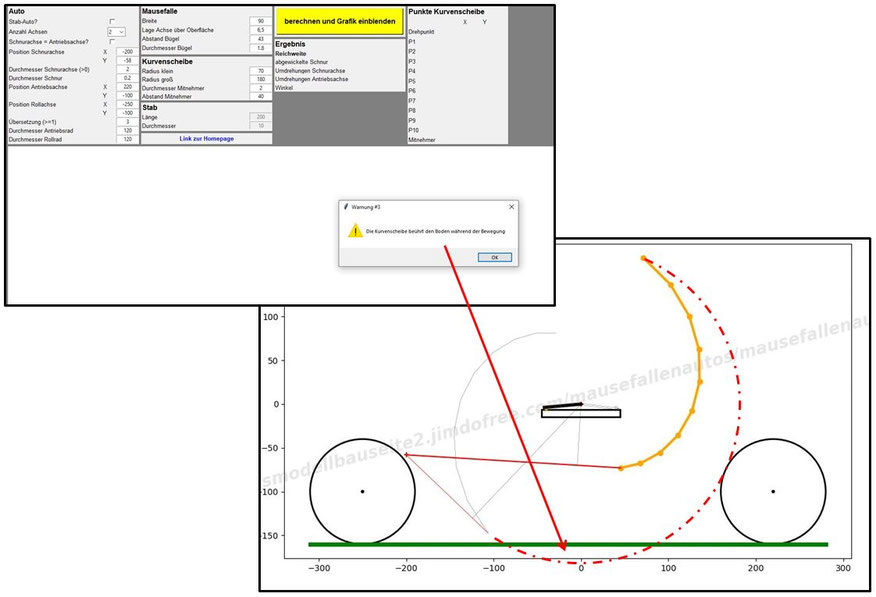

Warnung #3
Grund
Nur Kurvenscheibenauto: die Kurvenscheibe berührt den Boden während der Bewegung.
Die rote, gestrichelte Linie wird im Diagramm NICHT angezeigt.
Sie soll nur hier in der Anleitung die Problematik verdeutlichen.
Lösung
wie Lösung Warnung #1

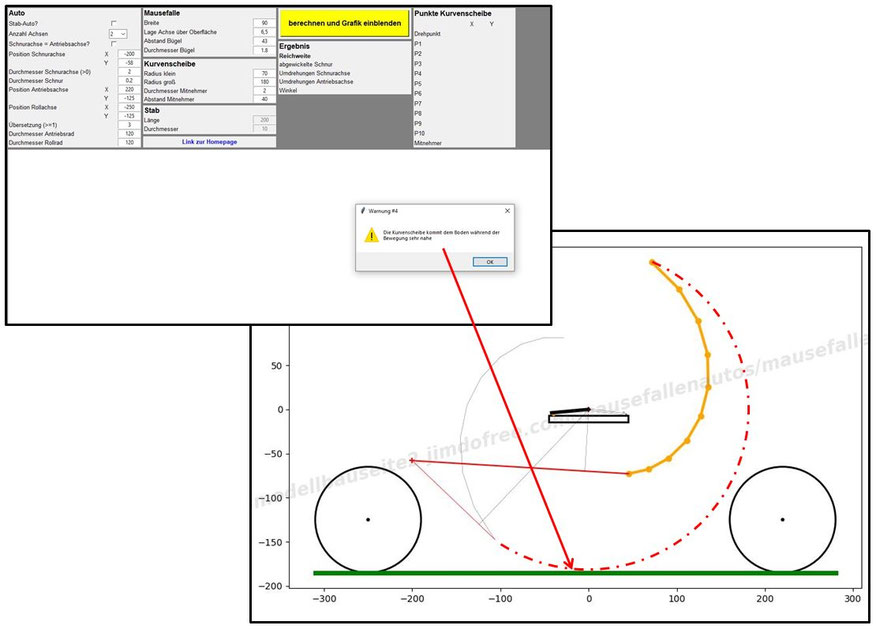

Warnung #4
Grund
Nur Kurvenscheibenauto: die Kurvenscheibe kommt dem Boden während der Bewegung bis auf weniger als
5mm nahe
Lösung
wie Lösung Warnung #1
die folgenden Warnmeldungen fasse ich teilweise zusammen.
Genau wie sich die Kurvenscheibe in den vorherigen Warnmeldungen dem Boden genähert oder ihn berührt hat
kann es sein, dass bei einachsigen Autos Geometrien wie Stab oder Kurvenscheibe aus dem Schutz der Räder heraustreten.

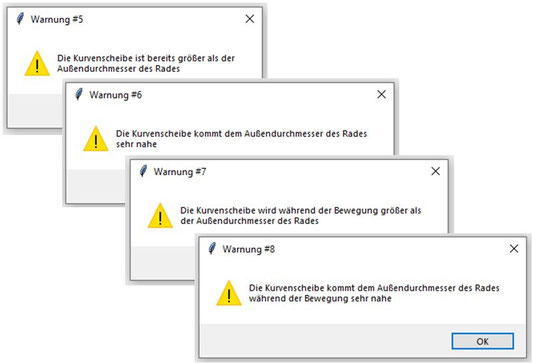

Warnungen #5 bis #8
Grund:
nur einachsige Kurvenscheibenautos: die Kurvenscheibe nähert oder überschreitet den Durchmesser des Rades entweder zu Beginn, am Ende oder
während der Bewegung
Lösung:
Durchmesser des Rades erhöhen, die Kurvenscheibe verkleinern kürzen oder die Radachse neu positionieren
Warnung #5
Grund
bei einachsigen Autos darf auch die Schnurachse nicht außerhalb der Räder liegen.
Lösung:
Schnurachse neu positionieren oder Räder vergrößern

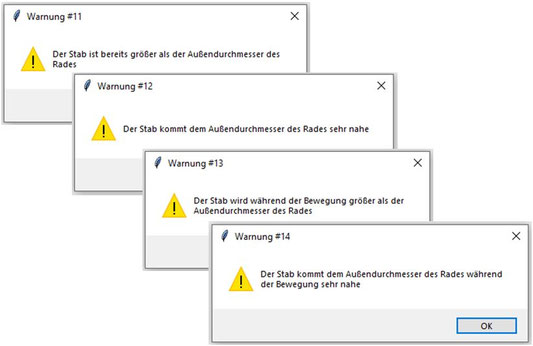

Warnungen #11 bis #14
Grund:
nur einachsige Stabautos: der Stab nähert oder überschreitet den Durchmesser des Rades entweder zu Beginn, am Ende oder während der Bewegung
Lösung:
Durchmesser des Rades erhöhen, den Stab kürzen oder die Radachse neu positionieren
Warnmeldung #15
Grund:
Es wurde ein Auto definiert, bei dem die Schnurachse nicht gleich der Antriebsachse ist, also vermutlich ein Getriebe eingebaut werden soll.
Die eingegebene Position der beiden Achsen und die Berechnung des Achs-Abstandes aus dem Getriebe passen nicht zusammen.
Die Warnmeldung teilt mit, dass die Eingabefelder entsprechend angepasst werden.
Lösung:
einfach akzeptieren.
